Systèmes de projection à voie sèche

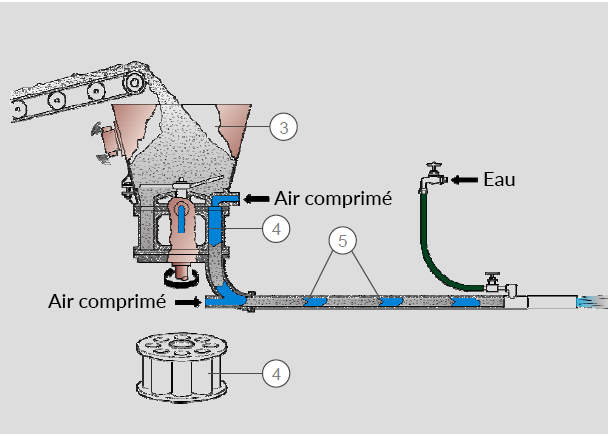

En comparant le système LDS/CLEVER (2) avec les machines à rotor (3), indépendamment du fabricant, on constate qu’un flux régulier et continu ne peut être assuré par les machines à rotor en raison du principe revolving (4) : des inclusions d’air se produisent pendant que le rotor se vide. Sur chantier, ce phénomène est limité en allongeant la longueur des tuyaux, ce qui atténue les à-coups mais ne les supprime pas. Un flux parfaitement régulier et constant est donc impossible avec ce type de machine (3).

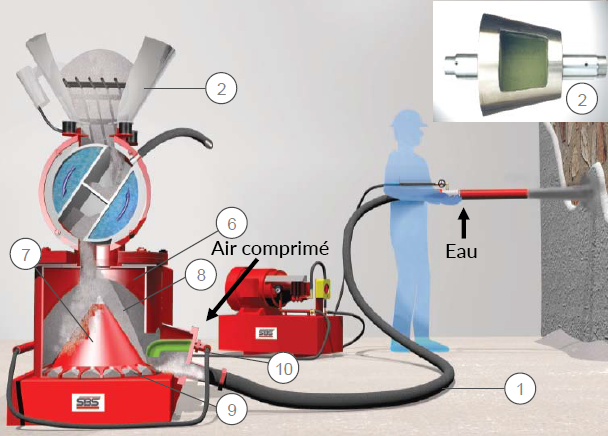

C’est pourquoi LDS/CLEVER a développé une machine de projection à voie sèche (2) qui élimine ces effets négatifs grâce au système de cuve sous pression constante et à la roue de répartition (6/7).

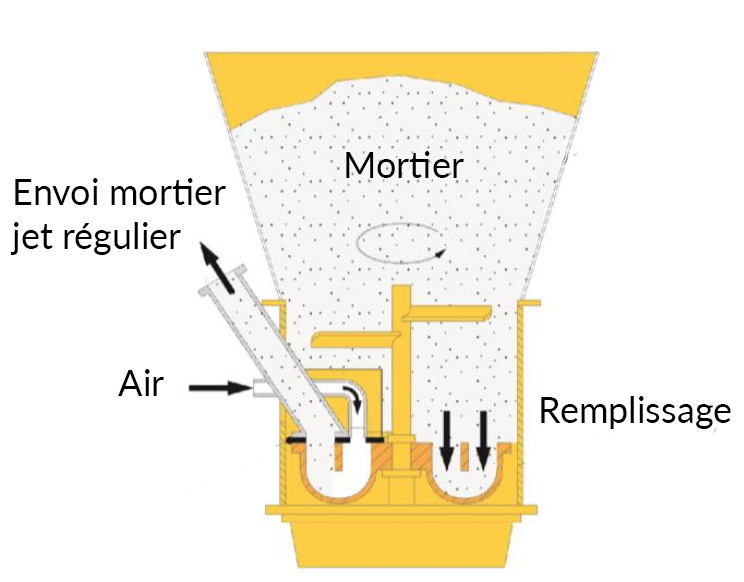

Comme le montre le schéma de principe, la cuve pressurisée avec la roue de répartition (6) est en permanence suffisamment remplie de mortier (8). La pression d’air dans le tuyau de béton (1) et dans la cuve pressurisée (8) est égale. La roue de répartition (7), tournant au fond de la cuve, transporte le mortier vers la lance (9) grâce à ses petites pochettes (10). La vitesse de rotation étant réglable (7), le volume de mortier délivré est déterminé par la vitesse correspondante.

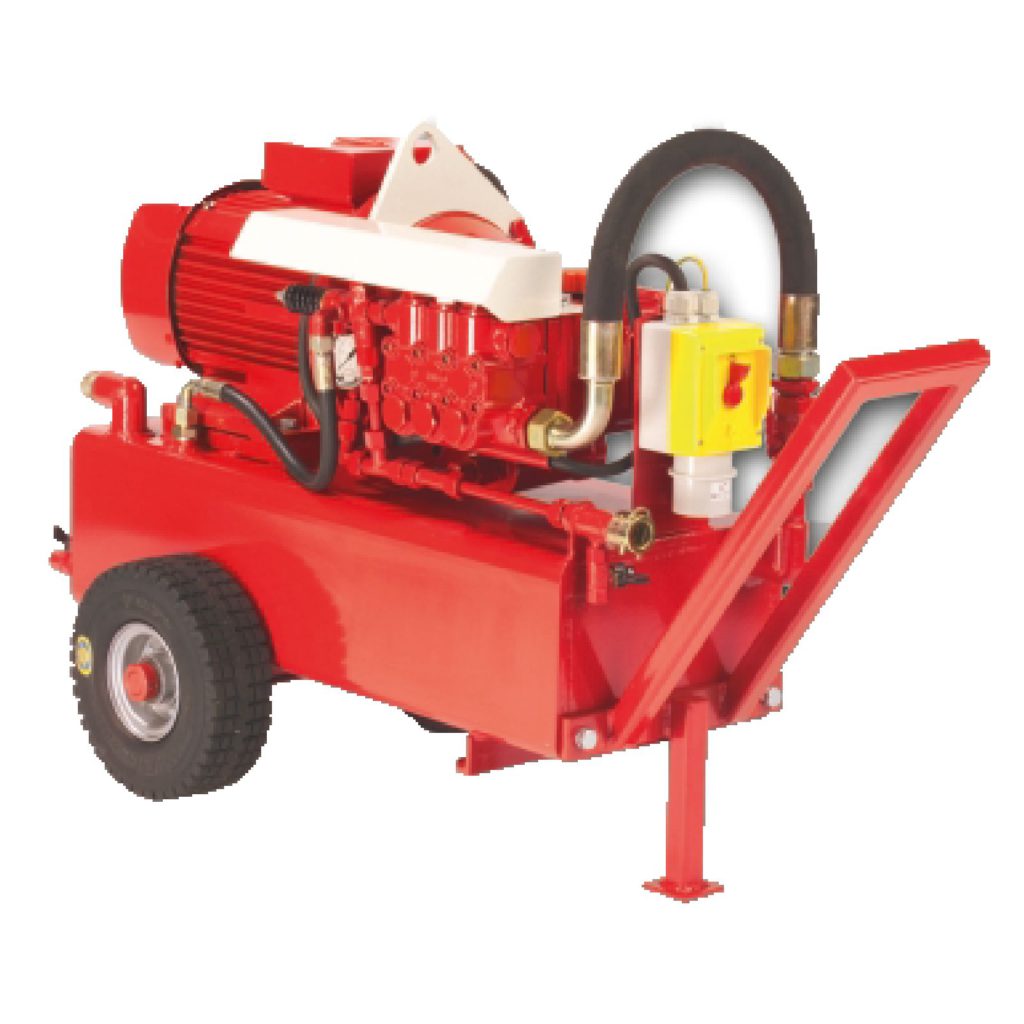

Ce système garantit un débit constant et continu, indépendamment de la section du tuyau, permettant ainsi l’injection d’eau à haute pression par de fines capillaires en 3 rangées (système Pan-da) et un rapport eau/ciment bas et constant à la lance (1). Ce paramètre est crucial dans l’évaluation d’une machine de projection de béton.
